[Power BI 활용팁]밋밋한 차트에 포인트 주기 Tip

Power BI를 활용하여 시각적 개체 구현하거나 보고서를 작성 업무를 진행할 때 고객의 데이터 이해도를 높이고 직관적으로 정보를 전달하기 위해서는 다양한 차트 형식을 사용하는 것이 중요합니다. 특히 Rounded Bar Chart(둥근 모서리를 가진 막대 차트)와 Target Area Chart(타겟 영역 차트)는 데이터의 시각적 표현을 더욱 효과적으로 만들어주는 강력한 도구입니다.

​

Rounded Bar Chart(둥근 모서리를 가진 막대 차트)는 시각적으로 부드럽고 세련된 느낌을 제공하여 데이터의 가독성을 높이고 차트의 직관성을 향상시키는 역할을 합니다. 이러한 디자인은 사용자가 차트를 통해 보다 쉽게 정보를 인식하고 데이터를 비교할 수 있도록 도와줍니다. 반면 Target Area Chart는 대비 실적을 시각적으로 명확히 보여줌으로써 임계 구간을 벗어나는 데이터를 쉽게 식별하고 조치를 취할 수 있도록 돕습니다.

​

이번 포스트에서는 이러한 차트들을 Power BI 에서 다양하게 구현하는 방법에 대해 알아보고 이를 통해 보고서 작성 시 활용할 수 있는 실질적인 팁들을 제공드리고자 합니다. 지금부터 함께 살펴보시죠.^^

​

Rounded Bar Chart(둥근 모서리를 가진 막대 차트)

Power BI 막대 차트의 기본 서식 기능에는 둥근 모서리가 있는 막대 차트를 구성하는 시각적 개체가 없습니다. 그러나 오차 막대(Error Bar)를 사용하여 둥근 모서리를 구현할 수 있는 방법이 있습니다. 이 오차막대를 사용하여 월별 매출을 Rounded Bar Chart로 시각화 하는 과정에 대해 설명드리겠습니다.

​

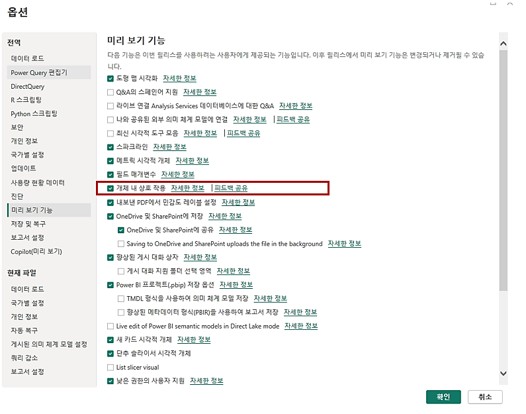

① 우선 해당 작업을 위해 Power BI Desktop에서 [파일] > [옵션 및 설정] > [미리보기 기능]에서 [개체 상호 작용]을 켭니다.

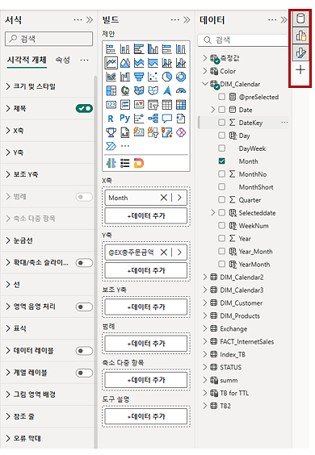

② 개체 내 상호작용 기능을 활성화 시키면 오른쪽 버튼을 통해 [데이터], [빌드], [서식] 탭을 확인할 수 있습니다.

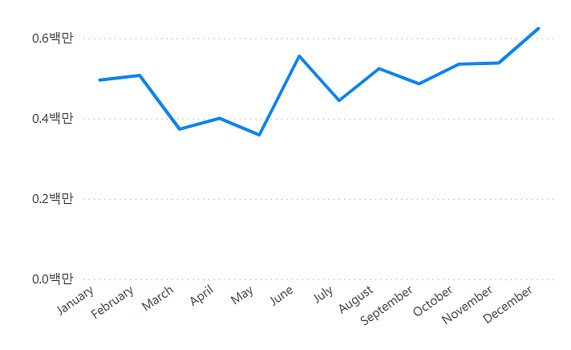

③ 먼저 월별 매출의 추이를 알 수 있는 꺾은선 차트를 생성합니다.

※여기서 잠깐!

막대 차트를 생각했는데 꺾은선 차트를 만드는 이유가 궁금하시다구요?

이 꺾은선 차트에 오차 막대(Error Bar)를 추가하게 되면 막대 차트를 만드는 것처럼 보이게 됩니다. 오차 막대는 원래 데이터 포인트의 신뢰 구간이나 표준 오차를 시각화 하는데 사용되지만 이번 포스트에서는 둥근 모서리 막대 차트를 구현하기 위해 오류 막대를 막대의 끝 부분을 둥글게 만드는 용도로 사용할 예정입니다.

​

​

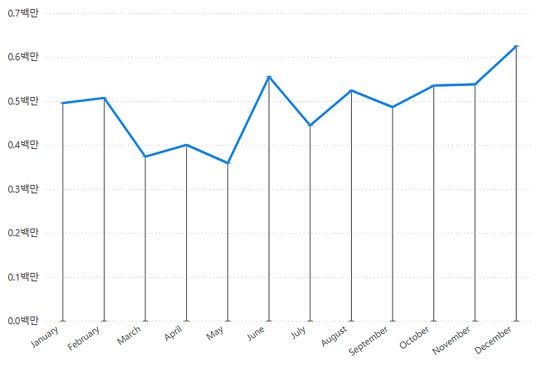

④ 서식 탭에서 오차 막대를 활성화 시킨뒤 상한, 하한 값을 추가하면 아래와 같은 형태로 차트가 보이게 됩니다.

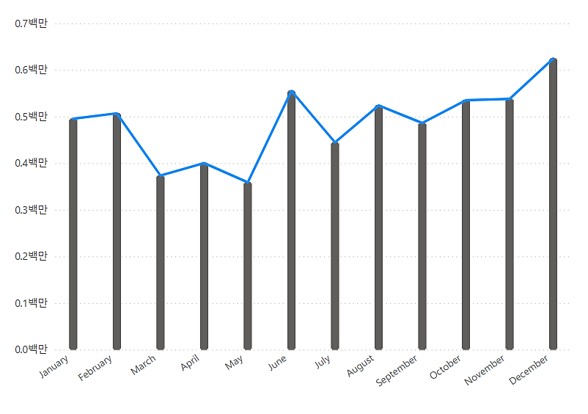

⑤ 오차 막대의 너비를 조정하여 막대 차트처럼 보이게 합니다.

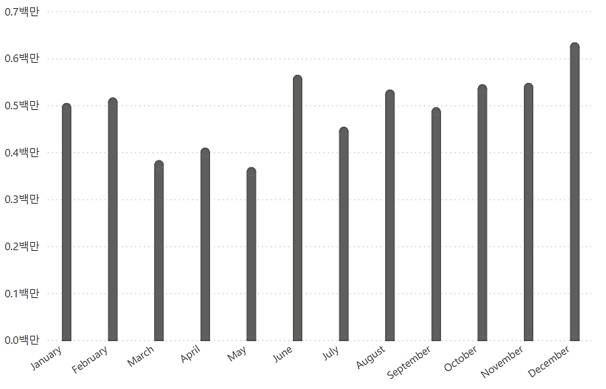

⑥ 이후 기존의 꺾은선 차트의 선 너비를 “0”으로 설정하여 오차 막대의 둥근 모서리 막대만 남깁니다. 이 과정을 통해 오차 막대 기능을 활용하여 둥근 모서리 막대 차트를 생성한 결과를 확인할 수 있습니다.

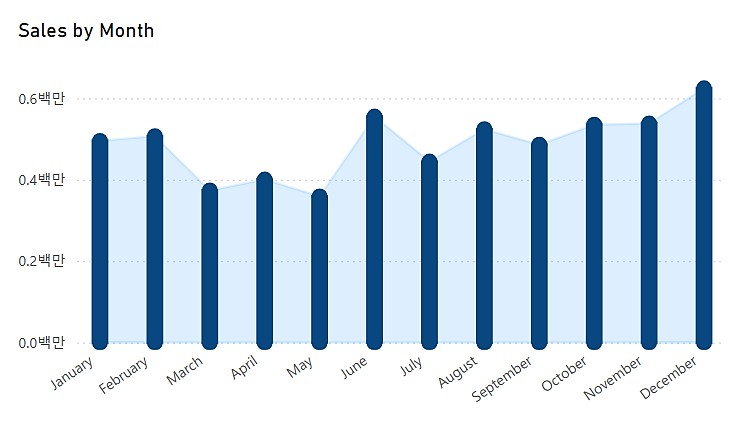

⑦ 추가적으로 월별 매출의 추이를 함께 확인하기 쉽도록 오류 밴드 기능을 활용할 수 있습니다.

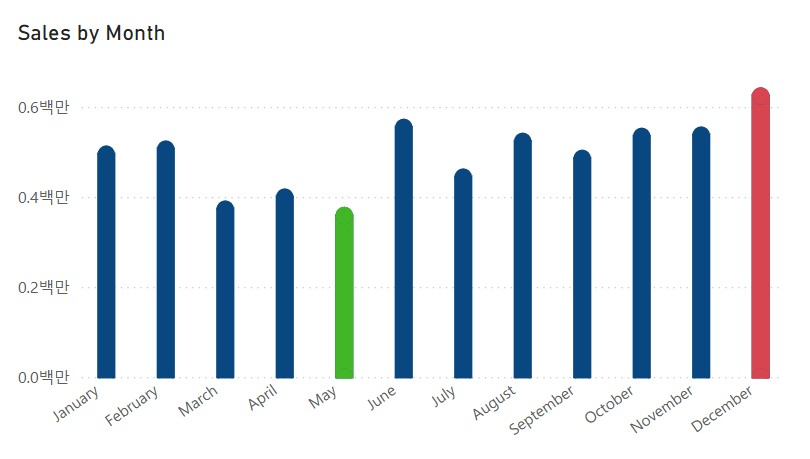

또한 측정값을 사용하여 월별 매출 중 최소/최대 매출을 보인 월에 해당하는 막대 그래프의 색상 변화를 통해 중요한 데이터 포인트를 강조할 수 있습니다. 보고서를 확인하는 사용자가 자연 스럽게 강조된 중요한 데이터에 주목할 수 있게 되어 직관적인 데이터 해석이 가능해집니다.

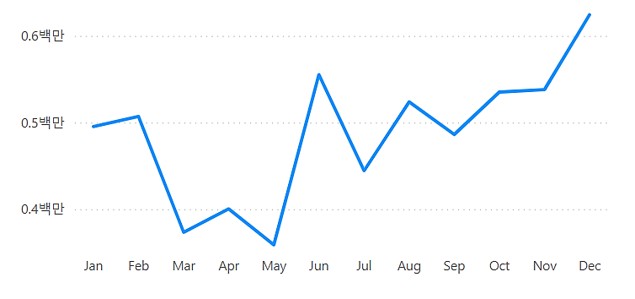

① 먼저 선 및 누적 세로 막대형 차트를 선택하여 매출을 선 Y축, 날짜를 X축에 배치합니다.

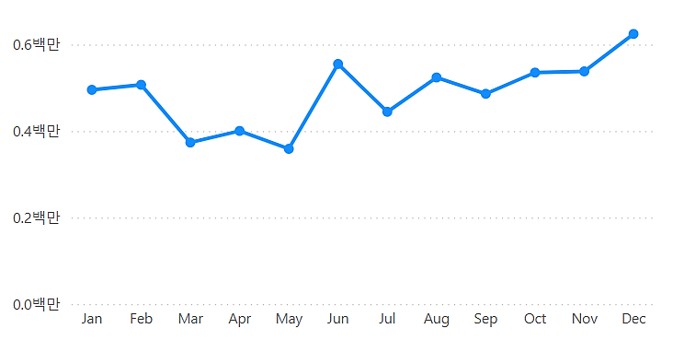

② 각 월(Month)에 해당하는 매출 값 지점이 명확히 보이도록 마커 크기를 조절하고 보조 Y축의 범위를 “0”으로 정렬해줍니다. 이러한 조정은 데이터 포인터를 명확하게 표시하며 매출의 변동을 직관적으로 파악하는데 도움이 됩니다.

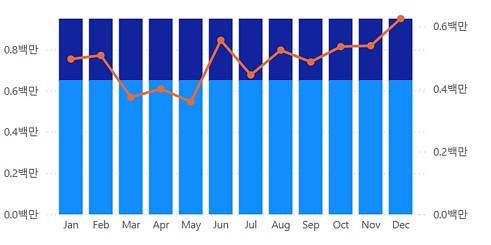

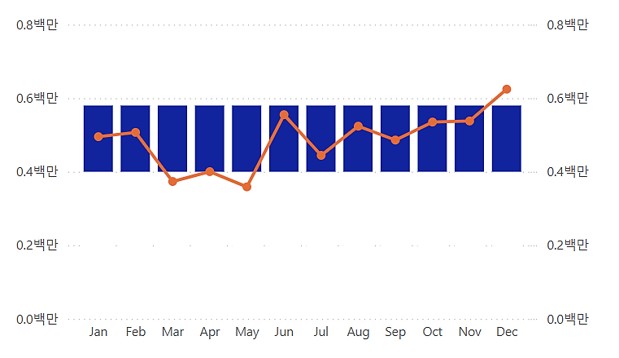

③ Target Area의 상한, 하한 값을 지정하는 측정값을 생성하고 해당 측정 값을 열 값으로 옮겨 아래와 같은 누적 막대 차트로 표현되도록 합니다.

④ Y축의 범위와 보조 Y축의 범위가 상이하기 때문에 범위를 동일하게 조정하고 Target Area에 해당하는 값만 확인하기 위해 Target Area 하한값 미만의 값을 나타내는 막대 차트의 색상을 흰색으로 설정하여 Target Area 에 해당하는 막대차트만 보이도록 조정합니다.

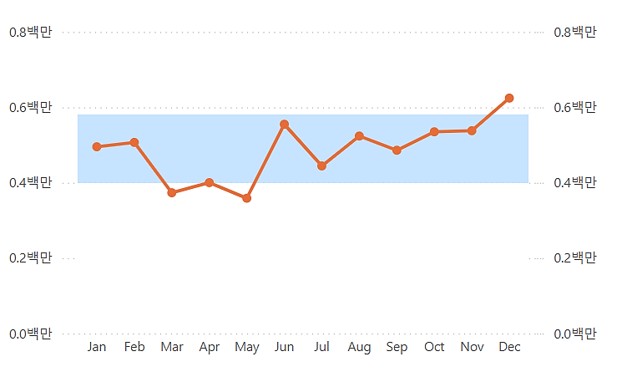

⑤ Target Area의 색상을 연한색으로 변경해주고 막대 차트의 레이아웃에서 범주 사이의 간격을 “0”으로 조정하여 하나의 Target Area로 이어져 보이도록 구현합니다.

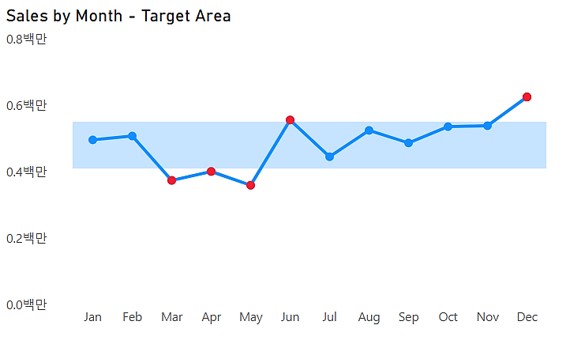

⑥ DAX 식을 사용하여 실제 Target Area의 값 외부의 데이터에 대한 하이라이트 기능을 추가하여 예상 목표치보다 크거나 작은 값을 시각적으로 한 눈에 확인할 수 있도록 구성할 수 있습니다.

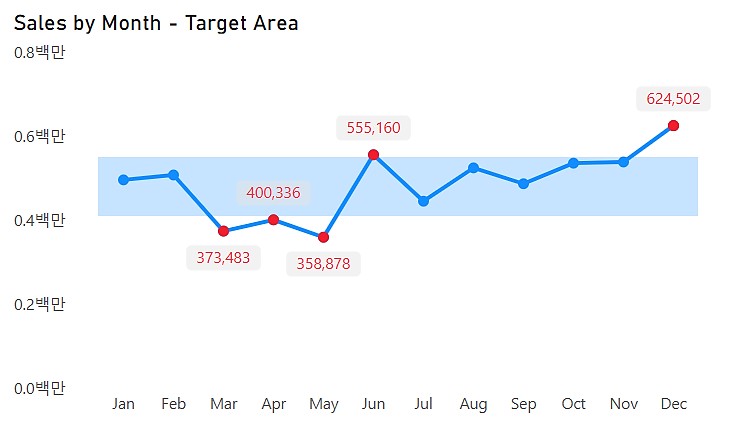

⑦ 또한 데이터 레이블을 하이라이트 대상으로 활성화하여 Target Area 값에서 벗어나는 경우의 데이터를 확인할 수 있습니다.
